Diseño y construcción del sistema digital para controlar la pantalla LCD LT24
Este proyecto se enfoca desde el marco de un concurso con el siguiente enunciado:
"Controla la LCD LT24 y envía los comandos mediante UART."
- El departamento de Arquitectura y Tecnología de Computadores de la Facultad de Informática de UPV/EHU presenta el concurso de diseño y construcción de sistemas digitales.
- Se quiere controlar la pantalla LCD LT24 para poder hacer dibujos simples, enviando los comandos usando el teclado: borrar la pantalla, cambiar el color, dibujar hacia arriba, dibujar hacia abajo, hacia la derecha o la izquierda...
- Estar matriculado en la asignatura DCSD
- Primer cuatrimestre del curso 2022/2023
- Funcionalidad mínima: comando de borrado de pantalla, comando de dibujar una figura, opción de cambio de color, comandos adicionales (se deja a los diseñadores).
- Los comandos se darán a través de un teclado mediante una conexión serie al sistema (UART), con la posibilidad de escoger distintas velocidades de transmisión (mínimo 3 velocidades estándar)
- Herramienta de diseño Quartus
- Herramienta de simulación ModelSim

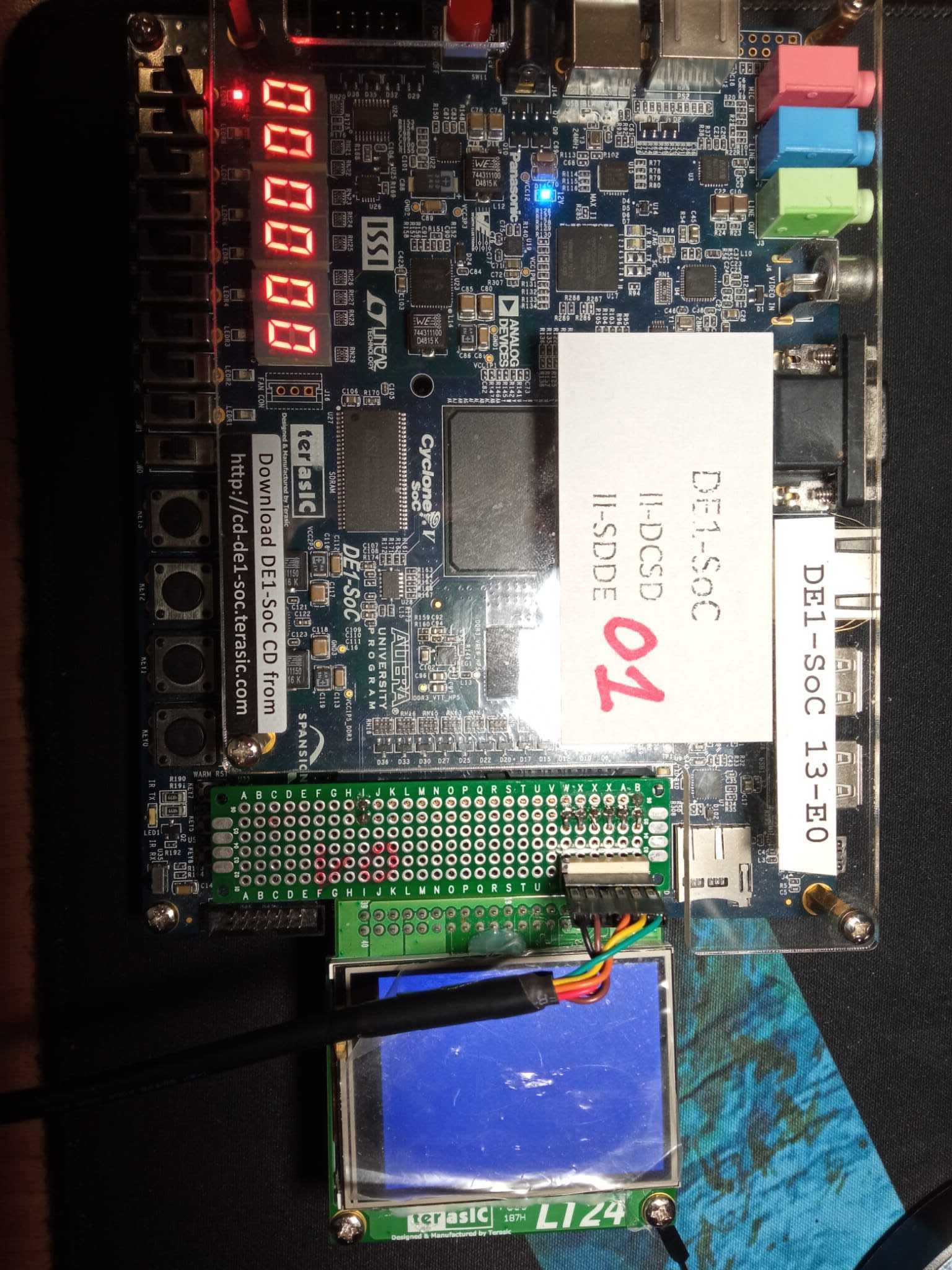

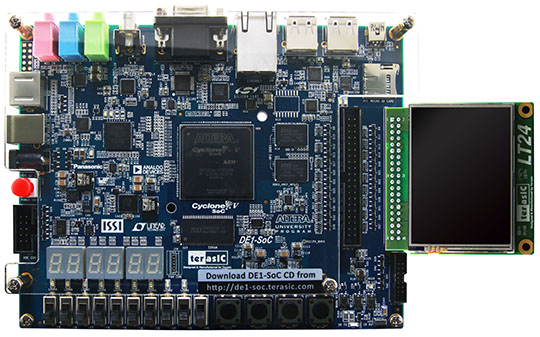

- Hardware de implementación: Placa DE1-SoC de Altera y pantalla LCD LT24.
Bajo el marco descrito, el resultado final obtenido permite:
- Borrar la pantalla mediante el uso de un pulsador de la placa o mediante un comando por UART.

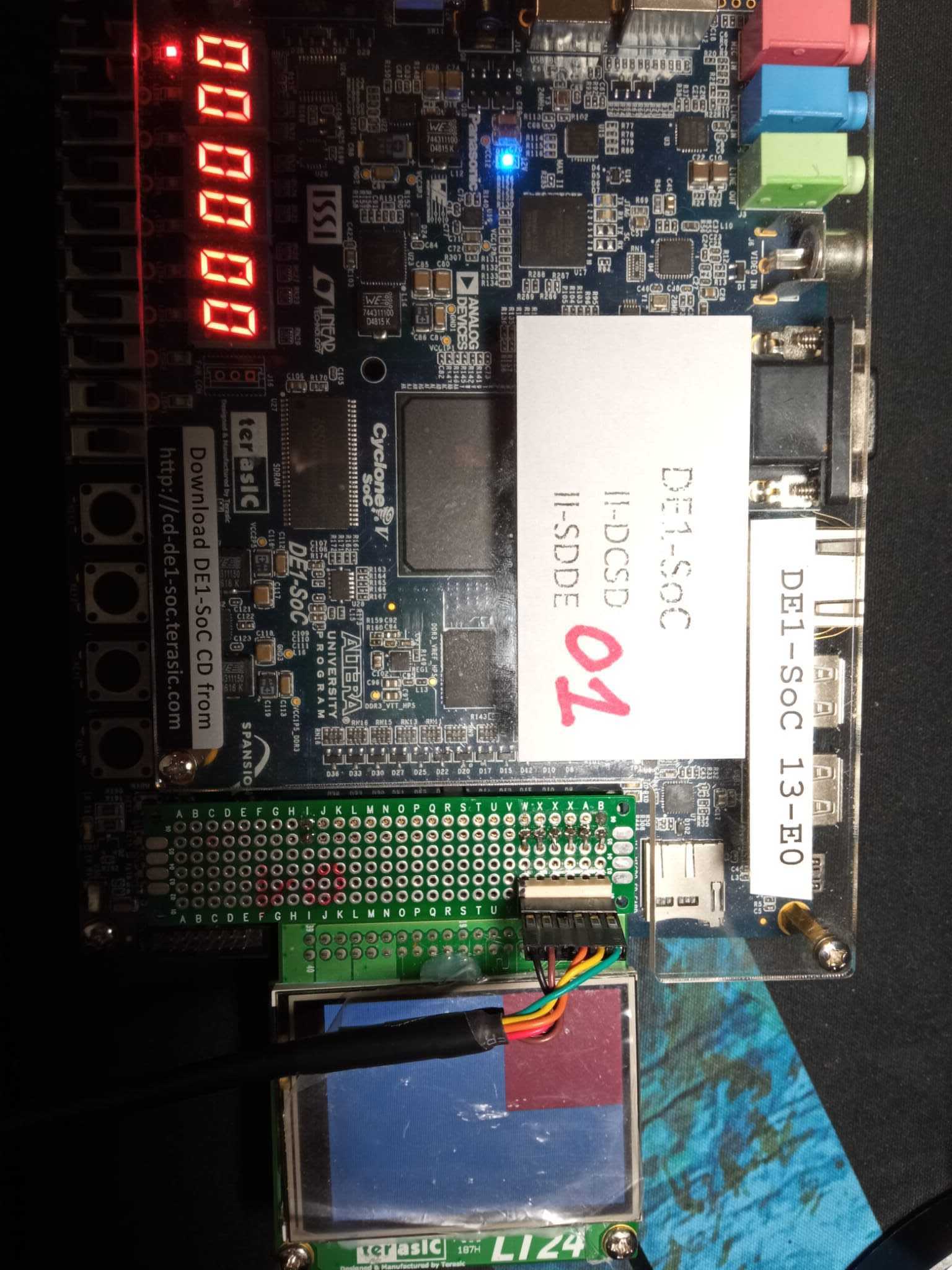

- Dibujar un cuadrado mediante el uso de un pulsador de la placa o mediante un comando por UART.

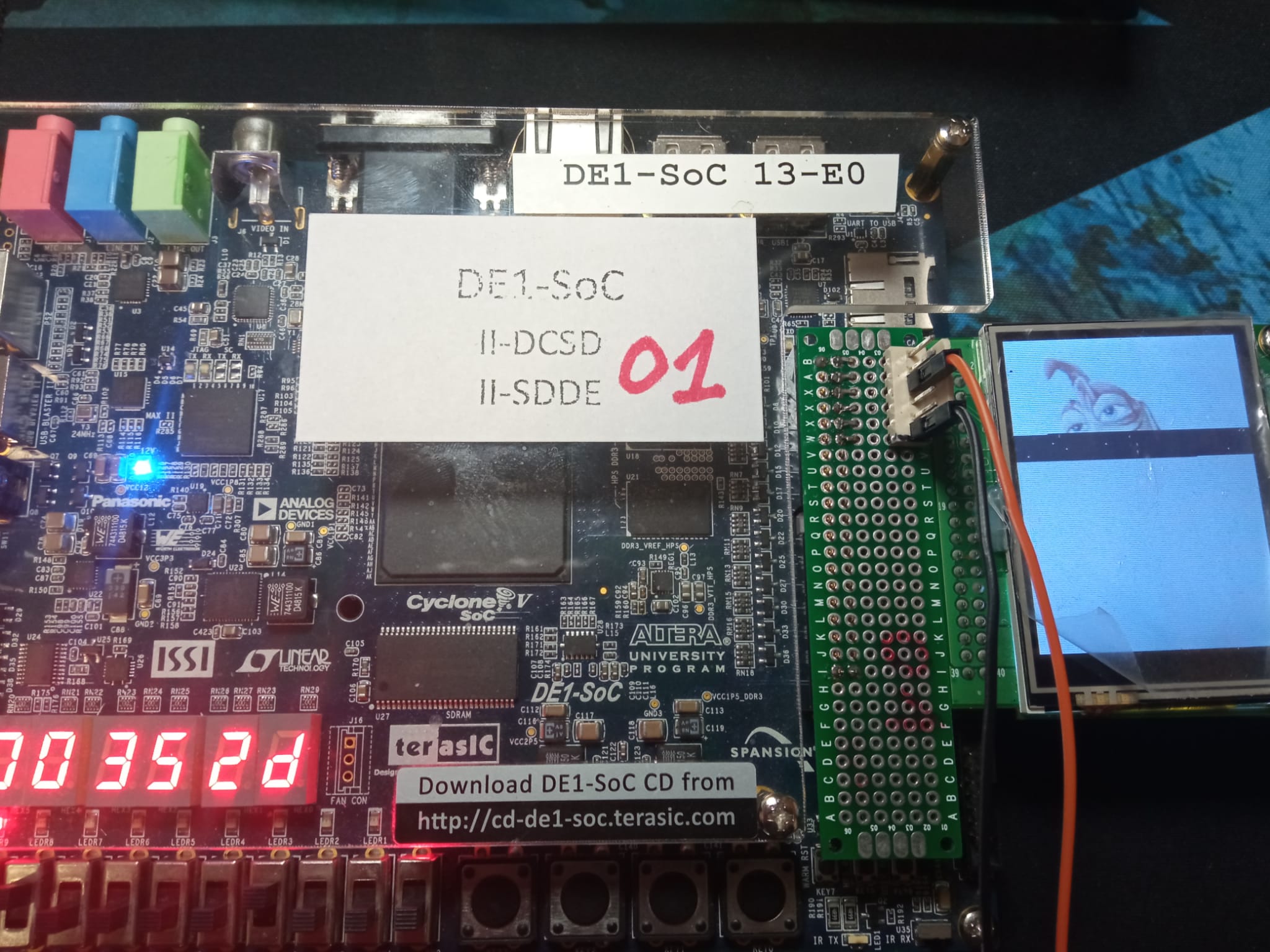

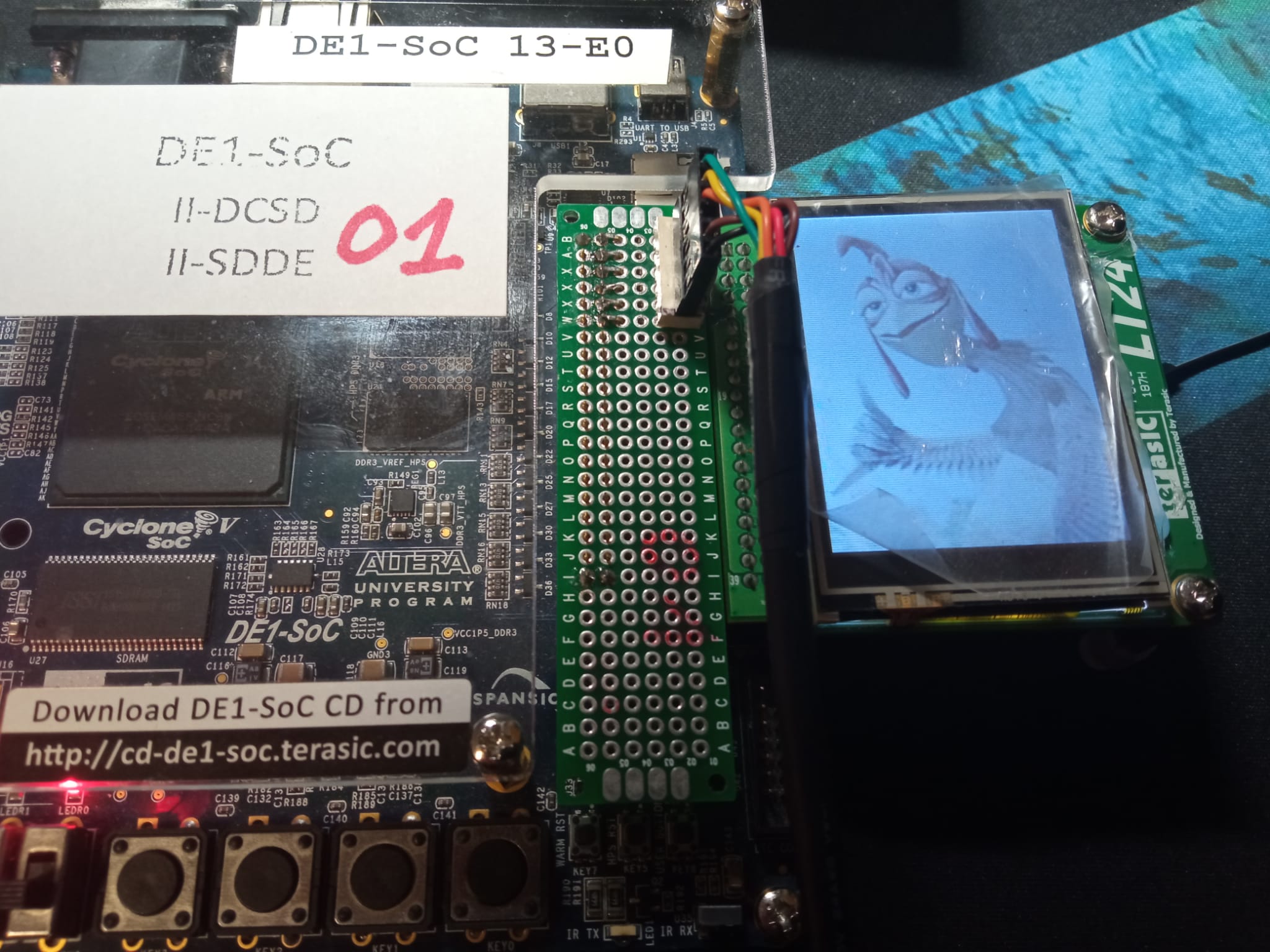

- Streaming de imágenes (también GIFs) por UART.
- Detección y filtrado de ruido en la señal UART. Monitorización del ruido desde los 7 segmentos de la placa.
- Protocolo de invalidación de bytes en base al ruido en la transmisión. Monitorización del número de bytes invalidados desde los 7 segmentos de la placa.
El informe con todo desarrollo del proyecto puede encontrarse aquí.
